- Moc: 1,25 / 2,5 kW
- Stopień ochrony: IP20
- Wydajność (B) - średnie ocieplenie: 25 m2
- Waga: 5,4 kg
ZAWARTOŚĆ OPAKOWANIA:
- 1 szt. grzejnik konwektorowy EWX,
- 2x wsporniki do montażu na ścianie
- 1 zestaw,- 4 szt. wkręty, kołki rozporowe,
- 1 eg. instrukcji,
- 1 szt. opakowanie
- komplet nóżek statycznych

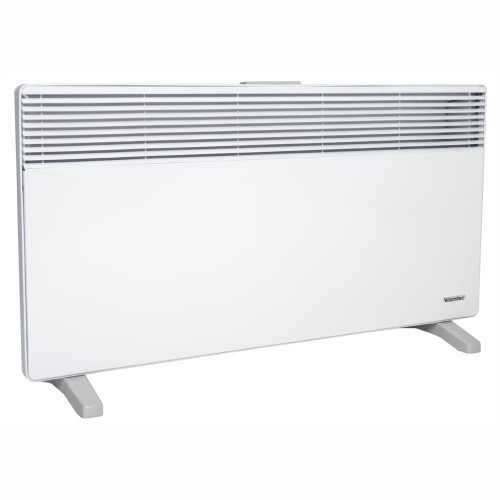

Budowa grzejnika:
1. Obudowa grzejnika
2. Przełącznik mocy grzewczej
3. Termostat
4. Wylot powietrza
Na rysunku u góry: Panel sterowania dla modeli grzejnika bez regulacji poborem mocy (EWX-500, EWX-1000)
Na rysunku na dole: Panel sterowania dla modeli grzejnika z regulacją poborem mocy (EWX-1500, EWX-2000,EWX-2500)
Przełącznik mocy grzewczej
Aby przełączyć grzejnik w tryb oszczędzający połowę mocy (dla grzejników z regulacją poboru mocy czyli modele EWX-1500, 2000,2500W) wystarczy ustawić przełącznik z pozycji "II" na "0"
Modele o niższej mocy EWX-500 i EWX-1000 nie mają możliwości przełączenia mocy.
Pokrętło termostatu
Termostat odpowiada za regulację temperatury oraz tryb przeciw zamarzaniu. Obrót pokrętła termostatu zgodnie z ruchem wskazówek zegara podnosi temperaturę, obrót w przeciwną stroną obniża zadaną temperaturę.
URUCHOMIENIE FUNKCJI PRZECIW ZAMARZANIU.
Pokrętło termostatu należy ustawić w pozycji "*" i włączyć grzejnik jednym z przełączników
Montaż na ścianie:
1. Górny hak
2. Dolny zaczep
3. Parapet
4. Podłoga
5. 120 mm max
6. 100 mm min
7. 150 mm
8. 185 mm min
9. 100 mm min
Przy montażu grzejnika należy zachować minimalne odległości jak jest to pokazane na rysunku niżej
1. 15 cm
2. 50 cm
3. 15 cm
4 . 50 cm
5. 10 cm
Podłączenie grzejnika do gniazdka
Montaż nóżek
Aby uniknąć przegrzania, nie należy nakrywać grzejnika.
NIE WOLNO:
- częściowo lub całkowicie blokować otworów wentylacyjnych w kratkach grzejnika,
- umieszczać w pobliżu grzejnika łatwopalnych materiałów i przedmiotów,
- instalować grzejnika bezpośrednio pod gniazdkiem elektrycznym,
- użytkować grzejnika w bezpośrednim sąsiedztwie wanny,
- prysznica lub basenu,
- dotykać wtyczki lub powierzchni włączonego grzejnika mokrymi rękami.
Nóżki montuje się za pomocą dołączonych do zestawu wkrętów, które przykręca się do podstawy jak pokazano na rysunku
W żadnym wypadku nie można ustawiać grzejnika na podłodze bez przykręconych nóżek.
Opcjonalnie oprócz montażu na ścianie producent umożliwił poprzez zakup akcesoriów dodatkowych jeszcze dwie możliwości montażu:
W naszej ofercie znajdą Państwo zarówno grzejniki z opcją montażu na nóżkach statycznych jak też grzejniki z kółkami co ułatwi korzystnie z grzejnika w wielu pomieszczeniach
